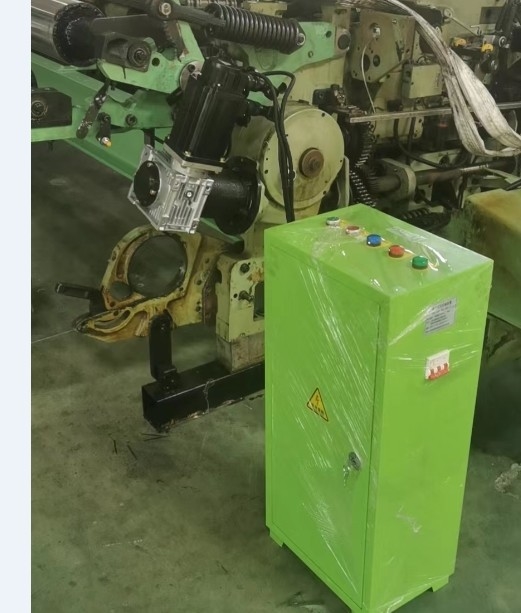

Anweisungen für die Änderung des Shuttle-Weavers mit elektronischer Warp-Bereitstellung

Viele Webmaschinen, vor allem alte Schaltwebel, verwenden mechanische Warp-Zufuhr, die viele Mängel aufweist, wie z. B. eine instabile Warp-Zufuhr während des Betriebs;Intermittierende Warp-Beführung ist anfällig für Querschnitt und lose Geflecht Fahrspuren• Übermäßiger Verschleiß mechanischer Reibscheiben; Nachteile wie zeitaufwändig, mühsam und ineffizient.die gute Ergebnisse zeigtenDas elektronische Zustellsystem dieses modifizierenden Typs hat sich durch langjährige Anwendung und langjährige Erfahrung vieler Hersteller als sehr gut erwiesen.Die spezifische Erklärung lautet::

Erstens die strukturelle Komposition.

1- Motor, Servo-Einheit, Servo-Antriebsschaltung.

2Elektrische Energieversorgung und Steuerungseinheit: spezielle elektrische Programmsteuerung.

3 Reduktor, Verbindungswelle, Verbindungshülle, Montageflansche, Splineneinbindung, synchroner Radanschlussantrieb und sonstiges Zubehör (je nach den tatsächlichen Bedürfnissen des Webwerks)

4Elektrische Steuerungsanlage, Verbindungskabel, Stecker, Sensoren usw.

Zweitens: Funktionsbeschreibung

1. Manuelle Spann- und Lockerungsfunktion.

2. Spannungsschutzfunktion.

Während des Webprozesses können die Codierung und Positionierung automatisch die Geschwindigkeit des Webwerks verfolgen und eine stabile Warpspannung aufrechterhalten.

4Bremsfunktion abschalten.

Das Ersetzen der Webschacht ist bequem und schnell.

Drittens: Das Funktionsprinzip des Kontrollsystems

1Die traditionellen mechanischen Warp-Zustellungen erfolgen durch die Übertragung von Verknüpfungen und Nockenwellen.und aufgehört, wenn die Spannung niedrig istWenn die Webmaschine verschiedene Stoffe produziert, müssen die mechanischen Parameter der Warp-Zuführungsanlage an die unterschiedlichen Spannungen verschiedener Warpgarne angepasst werden.

2Die neu modifizierte elektronische Warp-Lösung verwendet einen unabhängigen Wechselstrom-Servomotor als Stromquelle und einen Spannungssensor, um die Spannung des Warpgarns zu erkennen.Wenn die Spannung größer ist als der Zielwert, berechnet und steuert die Steuerplatine den Servomotor, um das Warpgarn zu liefern, wodurch die Spannung verringert wird.Die Steuerplatine steuert den Servomotor, um die Geschwindigkeit des Durchgangs zu erhöhen und die Spannung zu erhöhenAuf diese Weise kann es die horizontale Spannung des Warpgarns während des Webprozesses gewährleisten. Es kann automatisch die für verschiedene Stoffe erforderliche Zielspannung anpassen.Das Steuerungssystem zielt darauf ab, die Warpspannung zu kontrollieren., basierend auf der tatsächlichen Warpspannung und dem Warp-Zuführungsverhältnis und direkt durch den Warp-Zuführungs-Servomotor gesteuert,mit einer Breite von mehr als 20 mm,.

In diesem System sammelt der Warpspannungssensor Daten und sendet sie an die Differenzverstärkungsabwicklung, um eine hohe Störungssicherung des Signals zu gewährleisten.Durchführen Tausende von Prozessproben von Spannungssignalen innerhalb eines Spindelzyklus und gewährleisten die Genauigkeit der Spannung SammlungDas System ermittelt den Spindelwinkel durch einen photoelektrischen Encoder und entscheidet, ob die Maschine auf der Grundlage des Betriebssignals des Webmaschins gestartet oder gestoppt wird..Während des normalen Webprozesses arbeitet das System im automatischen Modus und verwendet drei Parameter: umfassende Warpspannung, grundlegende Prozessparameter der Hauptmaschine und Hauptsteuersignal.Nach einer fortgeschrittenen Kontrolloperation, er gibt Steuerungspulse aus, um die Betriebsgeschwindigkeit der Warp-Zuführungs- und Wickelmotoren zu steuern.

Entwicklung des Projektilwebes

Der Projektilwebe ist ein Webstuhl, der einen Projektilgreifer oder einen Projektil verwendet, um das Geflecht in den Schuppen einzuführen.Die Einfühlerate beträgt bis zu 1100 m/min., und der P7200 Webstuhl kann 1200 m/min erreichen. Er ist sehr anpassungsfähig an verschiedene Stoffe, kann eine Vielzahl von Geflechtgarnen und breiten Stoffen weben und hat einen geringen Maschinenlärm.Es gibt eine Reihe von Schussweben., PS,Tw11,PU,P7100,P7200;P7150;P7300, mit einer Arbeitsbreite von 220 cm~545 cm, die in einfarbige und mehrfarbige Stoffe unterteilt sind und zum Weben von reinen und gemischten Stoffen wie Baumwolle verwendet werden können,Wolle und chemische Fasern. Wenn sie mit einem Dobby- und Jacquard-Öffnungsmechanismus ausgestattet sind, können kleine und große Mustergewebe gewebt werden.und die Stoffqualität ist ausgezeichnet.Im Jahr 1933 schlug der Deutsche R. Rothman erstmals die Einsetzung von Projektilweben vor. Im Jahr 1934 entwickelte die Schweizer Sulzer-Firma den Projektilwebel.Die Schweizer Sulzer- und Ruti-Unternehmen brachten es zuerst in die industrielle Produktion..

Projektil-Träger wurden auf verschiedene Branchen wie Baumwolle und Wolle, Seide, Handtücher, grobe Materialien, Bauwesen, Mesh-Bildschirm, Geotextil und Industriegewebe ausgeweitet.
